La relazione tecnica per una cabina di consegna deve descrivere in modo completo la struttura, gli impianti, i dispositivi di protezione, il sistema di messa a terra, le modalità di connessione e le condizioni di esercizio previste dalla Guida CEI 11 e dalle prescrizioni applicabili del distributore. Il documento deve consentire di verificare la conformità del progetto ai requisiti di sicurezza, accessibilità, isolamento, selettività e continuità del servizio.
Per una cabina connessa alla rete in media tensione, la relazione deve essere coordinata con lo schema unifilare, gli elaborati planimetrici, i dati del punto di consegna, le caratteristiche delle apparecchiature e le prove di collaudo. La documentazione deve inoltre distinguere chiaramente le responsabilità del gestore della rete da quelle dell’utente a valle del punto di consegna.
Funzione e configurazione della cabina di consegna
Una cabina elettrica E-Distribuzione è una struttura dedicata alla trasformazione e alla gestione dell’energia elettrica, con la funzione principale di convertire la tensione da media tensione (MT, tipicamente 15-20 kV) a bassa tensione (BT, 400/230 V), rendendola adatta all’alimentazione di impianti industriali, condominiali, commerciali o infrastrutture pubbliche.
Questo passaggio è fondamentale perché l’energia elettrica, per ragioni di efficienza e riduzione delle perdite sulla linea, viene distribuita in media tensione dalla rete nazionale. Solo nel punto più vicino al consumo finale viene trasformata in bassa tensione, tramite l’apposita cabina.
Le cabine elettriche possono essere di proprietà E-Distribuzione (pubbliche) o private (di clienti o aziende connessi in media tensione). Le cabine elettriche connesse alla rete di media tensione possono essere classificate in due grandi categorie: cabine di consegna di proprietà di E-Distribuzione e cabine di utente, di proprietà privata o aziendale.
Questa distinzione è fondamentale perché determina chi è responsabile della manutenzione, della gestione operativa e degli obblighi documentali. Le cabine pubbliche, generalmente collocate in prossimità di quartieri, distretti industriali o zone produttive, vengono utilizzate per distribuire energia a più utenze contemporaneamente.
Le cabine private, invece, servono un’unica utenza o un singolo complesso industriale/commerciale e sono a carico del proprietario o gestore dell’impianto. Indipendentemente dalla titolarità, tutte le cabine MT devono essere progettate e realizzate rispettando le normative CEI e le specifiche tecniche di E-Distribuzione, che agisce come autorità di connessione.

Distinzione tra cabina di consegna e cabina utente
In base alla proprietà e alla funzione, si distinguono in cabine di consegna (di proprietà del gestore E-Distribuzione) e cabine utente (di proprietà del cliente che richiede l’allaccio in MT).
È importante chiarire che la proprietà dell’infrastruttura non elimina gli obblighi normativi: anche nel caso di cabine pubbliche, l’utente è responsabile della sicurezza a partire dal punto di consegna indicato nel progetto tecnico.
E-Distribuzione, in quanto DSO (Distribution System Operator), mantiene responsabilità diretta solo fino al punto di consegna, cioè fino alla partenza del cavo che alimenta l’utenza finale.
Questo implica che chi gestisce un impianto industriale o condominiale con cabina elettrica è equiparato a un distributore privato di energia e deve rispettare una serie di protocolli di sicurezza, accesso controllato e verifiche periodiche secondo CEI 78-17.
Cabine di proprietà E-Distribuzione
Le cabine elettriche E-Distribuzione di tipo pubblico sono installate esclusivamente dal gestore della rete e fanno parte dell’infrastruttura nazionale di distribuzione secondaria dell’energia. Hanno il compito di trasformare e smistare l’energia in media o bassa tensione verso più utenze connesse a valle, mantenendo continuità di esercizio, bilanciamento dei carichi e protezione del sistema elettrico.
Queste cabine sono soggette a standard tecnici proprietari, come le specifiche DK5600, DK5740, DK5940, che definiscono nel dettaglio i dispositivi ammessi, la tipologia dei quadri di manovra, i poteri di interruzione richiesti, le distanze di isolamento e i criteri di protezione contro l’arco interno.
All’interno delle cabine pubbliche, tutto è configurato per essere gestito in telecontrollo, con possibilità di isolamento selettivo dei guasti e rialimentazione automatica della linea tramite sistemi di automazione intelligente.
Lo standard più recente introduce anche componentistica smart e sensori digitali che rilevano sovratensioni, squilibri di fase e correnti di guasto in tempo reale, consentendo interventi mirati e riduzione drastica dei tempi di disservizio.
Per motivi di sicurezza, l’accesso a queste cabine è strettamente riservato a personale E-Distribuzione o tecnici autorizzati, classificati come PES (Persona Esperta) o PAV (Persona Avvertita) secondo normativa CEI 11-27.
L’utente finale non può intervenire all’interno della cabina del distributore, ma ha l’obbligo di mantenere liberi gli accessi e garantire condizioni ambientali idonee, come assenza di infiltrazioni d’acqua, accessi vandalici o rischio incendio.
Cabine di utente private
Le cabine di utente, dette anche cabine di trasformazione private o cabine MT/BT di cliente finale, sono strutture di proprietà di aziende, enti, strutture commerciali o condomini che necessitano di una fornitura in media tensione per potenze superiori a quelle disponibili in bassa tensione tradizionale.
A differenza delle cabine E-Distribuzione, queste cabine sono interamente a carico del cliente, che ne diventa responsabile civile, amministrativo e tecnico.
Per poter essere connesse alla rete E-Distribuzione, le cabine utente devono rispettare i requisiti della CEI 0-16, la norma tecnica che disciplina le condizioni generali di connessione alla rete MT, e della CEI 11-35, che definisce i criteri costruttivi e di sicurezza degli impianti di cabina.
Non solo: il progetto deve essere redatto da un tecnico abilitato, inviato a E-Distribuzione per approvazione preventiva, e solo dopo validazione si può procedere con l’installazione fisica e il successivo collaudo funzionale.
Contenuti essenziali della relazione tecnica
La relazione tecnica deve identificare l’impianto, descrivere la funzione della cabina e illustrare le condizioni di connessione alla rete. Il documento deve essere coerente con gli elaborati grafici e deve riportare le informazioni necessarie a valutare la sicurezza dell’intero sistema.
- Progetto redatto da tecnico iscritto all’albo, con relazione tecnica, schema unifilare in CEI 0-16 e disegni planimetrici con distanze di sicurezza.
- Approvazione preliminare della connessione, che include l’analisi del punto di consegna, della potenza richiesta e della compatibilità con la rete esistente.
- Installazione conforme a CEI 0-16 e CEI 11-35, con componentistica certificata e quadri MT con protezione di interfaccia tarata secondo DK5600.
- Verifica finale e messa in servizio, con test di isolamento, prova delle protezioni di interfaccia e compilazione della Dichiarazione di Rispondenza ai requisiti del distributore.
La relazione deve riportare almeno la destinazione dell’impianto, la tensione nominale, la potenza richiesta, la configurazione del collegamento, la posizione del punto di consegna e la delimitazione delle competenze tra gestore e utente.
È inoltre necessario descrivere le condizioni ambientali e costruttive del locale, l’accessibilità, la ventilazione, la compartimentazione, le vie di fuga, la protezione contro l’incendio e la presenza di eventuali apparecchiature contenenti olio o altri materiali isolanti.
Componenti principali da descrivere
Le cabine elettriche E-Distribuzione sono costituite da una serie di moduli elettrici coordinati che lavorano in modo sinergico per ricevere, trasformare, proteggere, distribuire e monitorare l’energia elettrica.
Ogni componente svolge un ruolo specifico e normativamente definito, e la corretta configurazione secondo gli standard del gestore è obbligatoria per l’allaccio alla rete in MT.
Analizzando più in profondità quali sono le principali funzioni e i componenti essenziali contenuti in una cabina elettrica secondaria, emerge una sequenza operativa ben definita: si parte dallo scomparto di arrivo linea, di competenza del Distributore, per passare al quadro di media tensione, equipaggiato con trasformatori amperometrici e voltmetrici oltre agli interruttori di manovra-sezionatori.
Si arriva poi al trasformatore MT/BT, il vero cuore pulsante deputato alla riduzione della tensione, per concludere con il quadro generale di bassa tensione.
| Componente | Funzione principale |
|---|---|
| Scomparto di arrivo linea | Ricezione dell’alimentazione dalla rete del distributore |
| Quadro MT | Manovra, sezionamento, protezione e misura |
| Trasformatori amperometrici e voltmetrici | Rilevazione delle grandezze elettriche per misura e protezione |
| Trasformatore MT/BT | Riduzione della tensione da media a bassa tensione |
| Quadro generale BT | Distribuzione dell’energia verso le utenze finali |
| Impianto di terra | Dispersione delle correnti di guasto e protezione contro le tensioni pericolose |

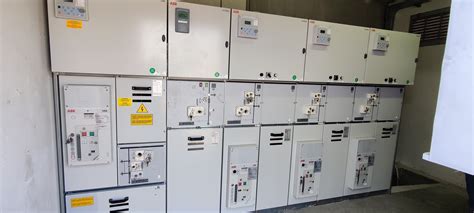

Quadro di media tensione
Il quadro di media tensione (MT) è il primo punto di ingresso dell’energia nella cabina. Da qui avviene la manovra, la protezione e, se necessario, l’interruzione del flusso elettrico verso il trasformatore.
Gli interruttori di manovra-sezionamento sono progettati per essere manovrati in condizioni di sicurezza e consentono di isolare una parte della cabina per manutenzione o in caso di guasto sulla rete.
Questi quadri devono rispettare la normativa CEI EN 62271-200 e devono essere conformi alle prescrizioni tecniche E-Distribuzione DK5600, che definiscono le caratteristiche di sicurezza, le distanze di isolamento, i poteri di interruzione e le modalità di collegamento alla rete.
Gli interruttori possono essere di tipo SF6, vuoto o aria isolata, a seconda della tecnologia adottata. E-Distribuzione richiede sempre dispositivi con protezione contro l’arco interno e con indicazione visiva dello stato dei contatti (aperto/chiuso/messo a terra).
Il quadro MT include relais di protezione e dispositivi di monitoraggio che dialogano con la rete del gestore, consentendo a E-Distribuzione di attivare manovre da remoto in telecontrollo.
Questo è particolarmente importante nei sistemi moderni, integrati in logica Smart Grid, dove la continuità di servizio e la gestione intelligente dei flussi energetici richiedono reattività automatica in caso di perturbazioni di rete.
Trasformatore MT/BT e quadro generale
Il trasformatore MT/BT costituisce il principale elemento di conversione della cabina e deve essere scelto in funzione della potenza richiesta, delle condizioni di esercizio e delle caratteristiche della rete a valle.
Questi elementi devono dialogare in perfetta armonia per salvaguardare l’impianto da sovraccarichi o cortocircuiti, garantendo selettività e sicurezza.
Il quadro generale di bassa tensione riceve l’energia dal trasformatore e la distribuisce ai circuiti dell’utente. La sua configurazione deve essere coordinata con le protezioni installate sul lato MT, in modo da limitare l’estensione dei guasti e assicurare l’intervento del dispositivo più vicino all’anomalia.
Requisiti costruttivi e strutturali
La cabina elettrica E-Distribuzione può essere interrata, in muratura tradizionale o prefabbricata, e sono classificate secondo le specifiche tecniche E-Distribuzione e le normative CEI 0-16, CEI 11-35 e CEI EN 62271-202.
Parliamo sostanzialmente di manufatti realizzati in calcestruzzo armato vibrato, frutto di un’ingegnerizzazione e di un collaudo avvenuti direttamente in fabbrica per rispondere a standard qualitativi estremamente severi, come avviene per le omologazioni Enel DG 2092 o le specifiche della norma CEI 0-16.
La certificazione rappresenta qui la garanzia formale che la struttura ha superato rigorosi test relativi alla tenuta stagna, alla resistenza meccanica e, ovviamente, alla sicurezza elettrica.
Possiamo distinguere essenzialmente tra le soluzioni “a pannelli”, che richiedono l’assemblaggio in cantiere, e quelle “monoblocco”, che giungono a destinazione già intere; entrambe condividono lo scopo di trasformare l’energia da Media Tensione (MT) a Bassa Tensione (BT).
La disposizione interna deve obbedire a una logica rigorosa, che trova spesso un riscontro visivo immediato in una precisa rappresentazione degli schemi multifilari, strumento essenziale per mappare le connessioni tra le diverse apparecchiature.
Resistenza meccanica, sisma e ambiente
Non bisogna mai dimenticare che la cabina è, nella sostanza, una struttura edilizia e come tale deve rispondere adeguatamente alle sollecitazioni fisiche.
In un territorio ad alto rischio sismico come l’Italia, la resilienza diventa una priorità assoluta. Le strutture prefabbricate devono necessariamente essere supportate da un idoneo progetto sismico strutturale che ne certifichi l’integrità, assicurando che le pesanti apparecchiature custodite all’interno non subiscano ribaltamenti durante un evento tellurico.
Un ulteriore fattore ambientale, talvolta trascurato, riguarda l’impatto acustico. I trasformatori, specialmente se di vecchia generazione o raffreddati ad olio, tendono a generare un ronzio continuo causato dalla magnetostrizione.
Le cabine moderne devono perciò essere progettate integrando materiali fonoassorbenti o barriere acustiche specifiche, per evitare di violare i limiti di zonizzazione acustica imposti dalle amministrazioni comunali.
Norme tecniche applicabili
La cabina elettrica E-Distribuzione connessa alla rete E-Distribuzione devono essere progettate, realizzate e collaudate nel pieno rispetto delle norme tecniche CEI (Comitato Elettrotecnico Italiano) e delle specifiche DK emesse direttamente dal distributore per garantire compatibilità e sicurezza di esercizio.
Questi documenti normativi non sono “linee guida generiche”, ma standard vincolanti, che vengono verificati durante la procedura di richiesta di connessione e in fase di messa in servizio.
Una cabina che non rispetta questi riferimenti non può essere allacciata alla rete e, in caso di irregolarità rilevate successivamente, E-Distribuzione può sospendere la fornitura o richiedere adeguamenti obbligatori.
| Riferimento | Ambito principale |
|---|---|
| CEI 0-16 | Connessione degli impianti alla rete MT di distribuzione pubblica |
| CEI 11-35 | Criteri progettuali e costruttivi delle cabine di trasformazione MT/BT |
| CEI EN 61936-1 | Impianti elettrici con tensioni superiori a 1 kV |
| CEI EN 62271-200 | Quadri di media tensione e apparecchiature di manovra |
| CEI EN 62271-202 | Cabine prefabbricate |
| CEI 99-4 | Criteri costruttivi per impianti superiori a 1 kV |
| CEI 78-17 | Manutenzione delle cabine elettriche MT/BT |
| CEI 11-27 | Sicurezza dei lavori elettrici e qualificazione del personale |
| DK5600, DK5740, DK5940 | Specifiche tecniche del distributore |
CEI 0-16
CEI 0-16 - È la norma cardine per la connessione degli impianti alla rete MT di distribuzione pubblica.
Definisce requisiti di interfaccia, sistemi di protezione, tarature dei relè e modalità di esecuzione delle prove di collaudo, oltre alle responsabilità del gestore e dell’utente.
È obbligatoria per tutte le cabine utente collegate a E-Distribuzione.
CEI 11-35 e CEI 99-4
CEI 11-35 - Riguarda le prescrizioni progettuali e costruttive delle cabine di trasformazione MT/BT.
Stabilisce quote di installazione, requisiti ambientali, compartimentazioni REI, ventilazione, accessibilità e dispositivi di sicurezza contro arco elettrico e contatti diretti/indiretti.
Il pilastro normativo è rappresentato dalla CEI 99-4 (ex CEI 11-1), che definisce i criteri costruttivi per gli impianti superiori a 1 kV.
Chiunque si chieda quale norma CEI specifica regola la progettazione, la costruzione e le caratteristiche funzionali delle cabine di trasformazione MT/BT in Italia, deve tenere presente l’applicazione congiunta della CEI 0-16, ovvero la Regola tecnica di connessione, e della già citata CEI 99-4.
CEI EN 61936-1 e specifiche DK
CEI EN 61936-1 - Norma europea applicata agli impianti elettrici con tensioni superiori a 1 kV.
Regola distanze minime di isolamento, sezioni dei conduttori, sistemi di protezione differenziale e coordinamento tra le apparecchiature.
DK5600 e DK5740 (E-Distribuzione) - Sono le specifiche tecniche ufficiali del gestore di rete, complementari alle norme CEI.
Definiscono tipologia di quadri ammessi, interruttori MT con protezione d’interfaccia del distributore, configurazione delle morsettiere, modalità di accesso ai locali e criteri di telecontrollo.
Impianto di terra e protezione dalle tensioni pericolose
L’impianto di terra può essere considerato a tutti gli effetti il sistema immunitario di una cabina elettrica.
La sua funzione primaria consiste nel disperdere nel terreno le correnti di guasto, impedendo che le parti metalliche accessibili assumano potenziali pericolosi per l’uomo, scongiurando così le temute tensioni di contatto e di passo.
All’interno di una cabina MT/BT, il sistema di terra deve essere univoco e fortemente interconnesso: deve unire in un unico nodo il neutro del trasformatore, le carcasse dei quadri, le recinzioni esterne e persino le armature del calcestruzzo.
Soltanto garantendo che la resistenza di terra sia coordinata con le protezioni di media e bassa tensione si può avere la certezza che, in caso di dispersione, l’alimentazione venga interrotta entro i tempi stabiliti dalle curve di sicurezza.
La relazione tecnica deve descrivere la configurazione dell’impianto di terra, i collegamenti equipotenziali, i conduttori di protezione, i dispersori e il coordinamento con le protezioni contro i guasti a terra.
La sicurezza, tuttavia, non si esaurisce con l’installazione iniziale. È un preciso obbligo di legge sottoporre l’impianto a controlli ricorrenti.
Nello specifico, la verifica della messa a terra secondo il DPR 462/01 costituisce un adempimento che il datore di lavoro non può trascurare, dovendo richiedere l’intervento di organismi abilitati con cadenza biennale o quinquennale, a seconda dell’attività svolta nei locali.
Accessibilità, compartimentazione e prevenzione dei rischi
Inoltre, le cabine devono rispettare requisiti di accessibilità: solo personale qualificato e autorizzato PES/PAV (secondo CEI 11-27) può accedere ai locali, in quanto l’ambiente viene classificato a rischio elettrico elevato.
CEI 11-35 stabilisce quote di installazione, requisiti ambientali, compartimentazioni REI, ventilazione, accessibilità e dispositivi di sicurezza contro arco elettrico e contatti diretti/indiretti.
Esistono vincoli rigorosi su quali sono le distanze minime di sicurezza da rispettare tra una cabina elettrica e altri edifici o aree accessibili al pubblico.
Queste fasce di rispetto sono indispensabili per mitigare i rischi legati ai campi elettromagnetici, in linea con la legge quadro sulla protezione dalle esposizioni, e per prevenire la propagazione di incendi.
Le cabine elettriche certificate devono perciò essere posizionate garantendo un facile accesso ai mezzi di soccorso e rispettando scrupolosamente sia i regolamenti edilizi locali che le direttive del CEI.
Procedura di approvazione, collaudo e messa in servizio
Per ottenere il nulla osta di connessione, E-Distribuzione richiede che la cabina utente rispetti una serie di requisiti tecnici documentati.
La procedura comprende la verifica preliminare del progetto tecnico da parte di E-Distribuzione, l’analisi del punto di consegna, la valutazione della potenza richiesta e la verifica della compatibilità con la rete esistente.
Prima dell’installazione fisica devono essere disponibili il progetto redatto da tecnico iscritto all’albo, lo schema unifilare in CEI 0-16 e i disegni planimetrici con distanze di sicurezza.
Dopo la realizzazione devono essere eseguite le prove funzionali, le verifiche delle protezioni e i test di isolamento previsti dalla documentazione tecnica.
Solo dopo il rilascio del Verbale di Allaccio da parte di E-Distribuzione, la cabina può essere messa in esercizio continuativo.
Da quel momento, tutta la manutenzione ordinaria e straordinaria è responsabilità esclusiva del proprietario, che deve programmare verifiche periodiche (CEI 78-17) e garantire che solo personale PES/PAV possa accedere ai locali di cabina.
Manutenzione e verifiche periodiche
L’affidabilità e la durata nel tempo delle cabine elettriche certificate dipendono in modo diretto dalla qualità della manutenzione cui vengono sottoposte.
La norma CEI 78-17 funge da bussola in questo settore, rispondendo con chiarezza a quali sono le procedure e le normative che regolano la manutenzione periodica e i controlli obbligatori sugli impianti interni di una cabina MT/BT.
Tale norma prescrive che ogni singolo componente, dal trasformatore agli interruttori fino ai relè, sia incluso in un piano di manutenzione tracciabile.
Le attività richieste vanno ben oltre la semplice pulizia, che pure rimane essenziale per evitare scariche superficiali.
- Verifica della rigidità dielettrica dell’olio.
- Misurazione della resistenza di contatto degli interruttori.
- Test funzionali sui relè di protezione.
- Controllo della protezione generale spesso identificata col codice ANSI 50/51/51N.
- Verifica dello stato dei collegamenti e dei dispositivi di messa a terra.
- Controllo delle condizioni ambientali, della ventilazione e dell’assenza di infiltrazioni.
- Registrazione delle anomalie e degli interventi eseguiti.
Trascurare questi passaggi significa elevare esponenzialmente il rischio di un fermo impianto imprevisto.
Riparare un guasto sulla media tensione può richiedere settimane di stop, generando per l’azienda costi indiretti ben superiori a quelli di una manutenzione preventiva.
Per questo è obbligatorio curare un registro di cabina dove annotare ogni ispezione, anomalia e riparazione, garantendo così la totale tracciabilità storica dell’impianto.
Interruttore MT e sezionatore di terra: come é fatto e come si manovra
Personale autorizzato e procedure di sicurezza
L’operatività all’interno delle cabine elettriche è un dominio riservato esclusivamente a professionisti altamente qualificati.
I rischi connessi alla folgorazione e all’arco elettrico in media tensione non lasciano spazio all’improvvisazione.
Alla domanda su quali requisiti in termini di formazione e autorizzazione sono obbligatori per il personale autorizzato ad accedere e operare all’interno di una cabina di media tensione, la risposta univoca risiede nella norma CEI 11-27.
Il personale deve essere formalmente classificato come PES (Persona Esperta) o PAV (Persona Avvertita) e, qualora debba operare sotto tensione o in prossimità, deve possedere l’idoneità PEI (Persona Idonea).
Non parliamo di un titolo acquisito una tantum, bensì di una competenza che esige un aggiornamento continuo attraverso una specifica formazione per la sicurezza sul lavoro focalizzata sul rischio elettrico.
Spetta al Datore di Lavoro, dopo aver valutato la formazione e l’affidabilità del dipendente, conferire l’autorizzazione scritta a operare.
Chi lavora su cabine elettriche certificate deve inoltre padroneggiare perfettamente le procedure di “messa in sicurezza”: sezionamento, blocco, verifica dell’assenza di tensione, messa a terra e in cortocircuito, protezione delle parti attive adiacenti.
L’osservanza rigorosa di questa sequenza, nota come le “cinque regole d’oro”, rappresenta l’unica vera garanzia per l’incolumità degli operatori.
Conformità e responsabilità documentali
Il mancato rispetto delle norme CEI e DK ha conseguenze dirette: E-Distribuzione può rifiutare l’allaccio della cabina, sospendere il servizio o richiedere interventi di adeguamento con costi interamente a carico dell’utente.
Inoltre, in caso di ispezioni o verifiche periodiche, la mancanza di conformità può essere contestata anche dalle autorità competenti (Vigili del Fuoco, ARPA, ATS/ASL) nell’ambito della sicurezza sul lavoro e prevenzione incendi.
Per questo motivo, è essenziale affidare il progetto a professionisti abilitati con esperienza diretta nella connessione di cabine alla rete E-Distribuzione, in grado di dialogare tecnicamente con il gestore, presentare correttamente la documentazione e garantire la conformità fin dalla fase preliminare.
L’approccio corretto non è “costruire e poi adeguare”, ma progettare già in ottica di connessione certificata, rispettando ogni prescrizione CEI e DK sin dall’inizio.
La relazione tecnica deve quindi essere mantenuta coerente con lo stato effettivo dell’impianto e integrata con i verbali di prova, le dichiarazioni delle apparecchiature, i risultati delle verifiche, il registro di cabina e le autorizzazioni del personale.
